У зарядного устройства проверяется четыре основных параметра: поддержка протоколов быстрой зарядки; мощность на каждом порту по отдельности и при совместном использовании; пульсация напряжения под нагрузкой; нагрев.
Проверка поддержки протоколов быстрой зарядки
Полноценная проверка возможна только с помощью специального USB-тестера, который опрашивает зарядку и определяет поддерживаемые протоколы и их параметры.
Одним из оптимальных вариантов тестеров является USB-тестер Fnirsi FNB48.
Более бюджетным можно считать USB-тестер Fnirsi FNB38, но он не умеет определять мощность, отдаваемую зарядками по протоколу PD (Power Delivery).
Все вышеперечисленные тестеры можно найти в фирменном магазине Fnirsi на AliExpress.
Проверка мощности зарядного устройства
Для этого потребуется модуль искусственной нагрузки и вышеупомянутый USB-тестер.
Модули нагрузки отличаются по мощности – 15-150 Вт. Многие имеют встроенный триггер протокола Quick Charge 2.0. Триггер может переключать напряжение на источнике с базовых 5 В на 9 В, 12 В или 20 В, если источник их поддерживает.
Для каждого разъема зарядного устройства производитель указывает максимальные сочетания напряжения и тока, который тот может выдать. Для 18-ваттных быстрых зарядок этот перечень может выглядеть так: 5В-3А, 9В-2А, 12В-1,5А. Каждый вариант проверяется отдельно. Сначала базовый 5-вольтовый режим, в котором ток нагрузки постепенно повышается до момента срабатывания защиты или выхода напряжения на источнике за допустимые пределы.
Стандартом USB допускается 5% отклонение напряжения от номинала. Для 5-вольтового режима падение напряжения на источнике до 4,75 В все еще считается нормой, а вот 4,74 В – это уже выход за пределы. Для 9-вольтового режима пределом нормы будет 8,55 В. Для 12-вольтового 11,4 В.
Важно! Контроллеры зарядов смартфонов внимательно отслеживают изменение напряжения на источнике. Если оно оказывается ниже нормы, пускай и в пределах стандарта, они считают источник перегруженным и автоматически понижают отбираемый ток. Время зарядки пропорционально увеличивается. А вот контроллеры пауэрбанков менее требовательных к качеству источника питания и смело берут доступный максимум, укладывающийся в пределы стандарта USB. Незначительная перегрузка источника питания их не смущает, они начнут снижать аппетит только при выходе напряжения на источнике за обозначенные пределы.
После проверки 5-вольтового режима с помощью встроенного триггера на нагрузке проверяются 9-вольтовый и 12-вольтовый режимы. Максимальная мощность в каждом режиме вычисляется перемножением тока на напряжение. Например, зарядка при переключении в 9-вольтовый режим перед срабатыванием защиты имеет напряжение 8,8 В при отбираемом токе в 2,1 А. Перемножаем и получаем предельную мощность 8,8 * 2,1 = 18,48 Вт.
Если у зарядки несколько разъемов, то надо сначала определить, сколько линий питания у нее имеется. Каждая линия питания, по сути, это отдельное зарядное устройство. Если линия одна, а портов на ней много, определить это не сложно. При подключении к линии более одного устройства она всегда будет работать только в режиме 5 В. Например, мы подключили к первому разъему пауэрбанк, который начал заряжаться в режиме 9 В, 2 А (18 Вт). Если при подключении ко второму порту любого другого устройства первый сразу переключится с 9 В на 5 В, значит порты на одной линии. В этом случае они будут делить мощность линии в какой-то пропорции. Например, первое устройство будет заряжаться в режиме 5 В и 1,5 А, а второе 5 В и 0,8 А. Точные значения будут выбирать контроллеры заряжаемых устройств, но сумма по току всегда будет находиться в обозначенном для 5 В режиме.
Если хотите узнать больше о выборе смартфонами и пауэрбанками режимов зарядки, посмотрите вот это видео:
Проверка пульсаций
Для проверки пульсации напряжения на источнике вам потребуется все тот же тестер Fnirsi FNB48 или аналоги, а также нагрузка. Искусственные нагрузочные модули подойдут не все, поскольку некоторые из них сами создают пульсации в линии. Лучше использовать статичную токовую нагрузку или мощный пауэрбанк, способный максимально нагрузить источник.
В соответствии со строгим стандартом ATX для питания чувствительной электроники допускаются пульсации в пределах 1-2%. Для 5-вольтового режима это 50-100 мВ, для 9-вольтового допускается 90-180 мВ и т.д.
Если от зарядки будут заряжаться только пауэрбанки, то на пульсации можно не обращать особого внимания. Она им не страшна.
Проверка нагрева

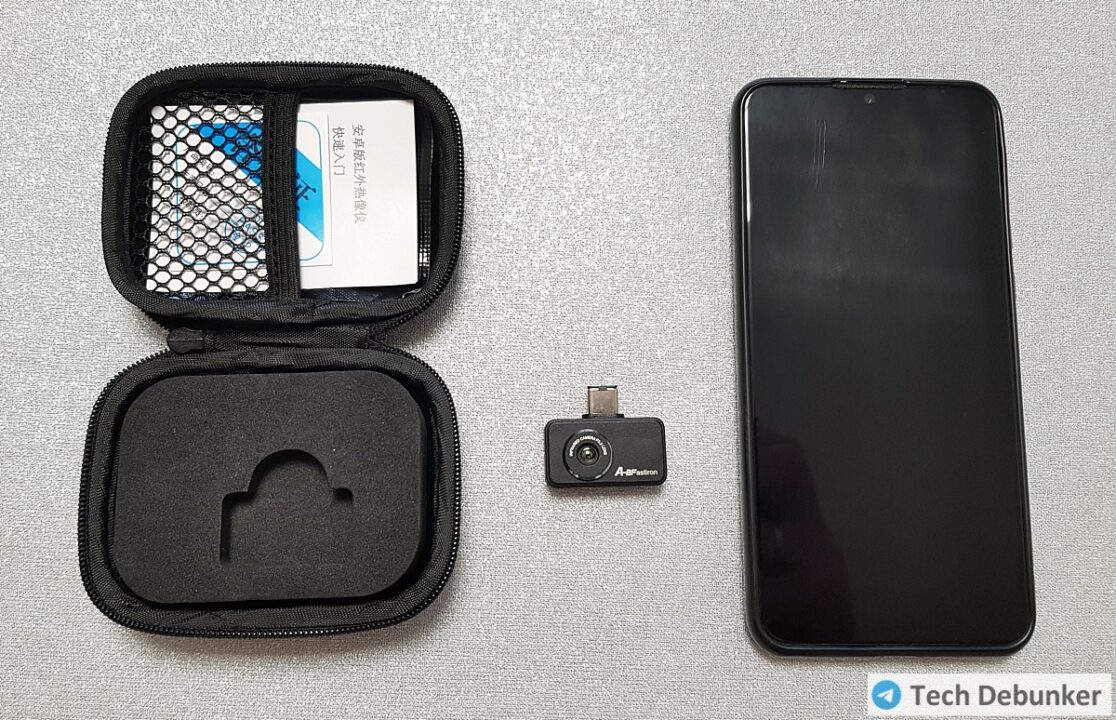

В идеале для проверки нагрева корпуса зарядок лучше использовать тепловизионный модуль для смартфона, например UNI-T UTi120Mobile. Но это дорогая штука.
В качестве бюджетной альтернативы можно использовать инфракрасный пирометр. Самая популярная модель – GM320.
Измерения температуры лучше проводить спустя 30 минут после работы под максимальной нагрузкой. Разумеется, корпус прогревается не равномерно. Желательно проверить все края, особенно те, что ближе к вилке. Если температура на корпусе не превышает 50-55 градусов, то беспокоиться особо не о чем. А вот если она 70 и выше (на практике случалось видеть до 101 градуса), то дело плохо. При перегреве выходное напряжение будет проседать. По мере просадки напряжения подключенный гаджет будет снижать свои аппетиты. И даже если зарядка не перегреется и не сгорит, то гаджеты будут заряжаться от нее медленнее, чем предполагалось. С примером работы перегревающихся зарядок можно ознакомиться вот в этом обзоре Uslion BK-375.
